【产品概述】

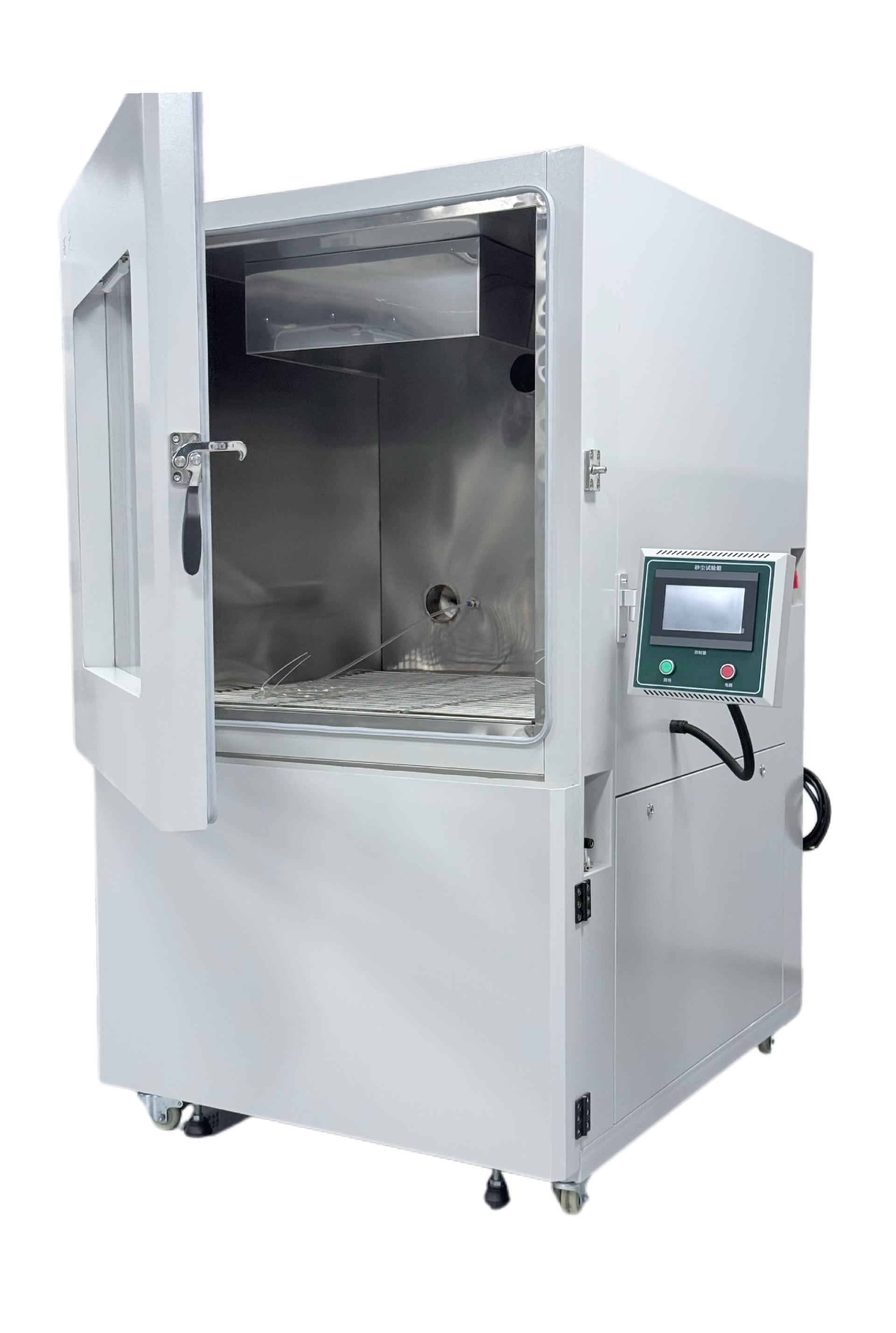

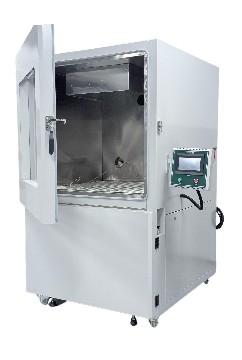

GT-SC-1000 砂尘试验箱（防尘试验箱）是高天自主研发的模拟砂尘环境试验设备，用于模拟由自然环境或人为扰动（如车辆行驶扬尘）诱发的砂尘空气环境，检验电工电子产品、汽车与摩托车零部件、密封件及外壳在砂尘环境中的防护性能。设备通过将箱内粉尘循环吹扬，真实再现沙尘环境，帮助客户在产品研发、质量检验阶段提前发现外壳及密封结构的防尘缺陷，降低实际使用中的失效风险。
【应用领域】
电工电子产品、低压电器、家用电器外壳防护等级试验
汽车、摩托车零部件及密封件的防尘性能检验
各类需要验证外壳防尘性能的产品研发与出厂检验
满足 IP 防护等级测试、防尘等级评定的标准性试验
【产品特点】
粉尘循环系统：设计锥形漏斗结构，底部安装高压涡轮循环风机，将粉尘提升至箱顶自上而下自由洒落，形成周而复始的循环吹尘，真实模拟砂尘环境。
滑石粉标准管理：金属方孔筛过滤（丝径 50μm、筛孔 75μm），用量按每立方米试验箱容积 2kg，使用次数不超过 20 次，确保试验结果规范一致。
真空抽气系统：利用压差将箱内空气抽入被试设备，抽气量为外壳容积的 80 倍，抽气速度不超过每小时 60 倍外壳容积，压差不超过 2kPa，符合标准试验要求。
合理样品占比：样品体积不超过试验箱容积的 25%，底座不超过工作空间水平面积的 50%，保证试验空间与结果的可靠性。
【满足标准】
本设备满足并可用于以下标准的外壳防护等级试验：
GB/T 2423.37-La2
IEC 60068-2-68-La2
ISO 20653-La2
GB 4208-93-12.4
IEC 60529-13.4
广泛适用于家用电器、低压电器、汽车及摩托车零部件的外壳防护等级测试要求。
【主要技术参数】
| 项目 | 参数 |
|---|---|
| 型号 | GT-SC-1000 |
| 内箱尺寸 | 1000×1000×1000mm（W×D×H） |
| 外箱尺寸 | 约 1700×1200×2050mm（W×D×H） |
| 烤尘温度范围 | RT+10℃～60℃（不做控制） |
| 气流速度 | 不大于 2m/s |
| 箱内气流方向 | 自上而下垂直气流 |
| 滑石粉用量 | 2kg/m³（使用次数≤20 次） |
| 空气流量计 | 1～20L/min（机械式） |
| 真空表范围 | 0～-2kPa |
| 样品架承重 | 40kg |
| 粉尘加热系统 | 不锈钢云母片加热套 |
| 循环风机 | 封闭式合金低噪音电机、多叶式离心风机 |
| 内箱材质 | SUS201 不锈钢镜面板 |
| 外箱材质 | 铁板静电喷塑处理 |
| 观察窗 | 1 个（带刮尘刷） |
| 防尘插座 | AC220V、16A（1 个） |
【控制系统】
控制器：MCGS 7 寸触摸屏
控制系统：高天自主研发的可编程 PLC 控制系统
控制功能：吹尘时间（停 / 吹 h/m/s）可调；循环周期任意可调；预设试验时间 1s～9999h59m59s；通电方式断 — 通 — 断；振击时间可调
试验定时：试验时间、吹尘控制周期均可 1s～99h59m59s 任意设定
接线工艺：符合国家标准，电板布局合理、接线牢固、标示清晰
【安全保护系统】
线序保护、漏电保护、异常保护、报警讯响提示等，全方位保障设备安全运行。
【设备使用条件】
电源要求：AC380V±10%、三相五线、50Hz±10%，功率 3kW（空载）；建议单独配置 32A 空气开关，电源线不小于 4 平方
环境条件：温度 15℃～35℃；相对湿度 25%～75% RH；大气压力 86kPa～106kPa
