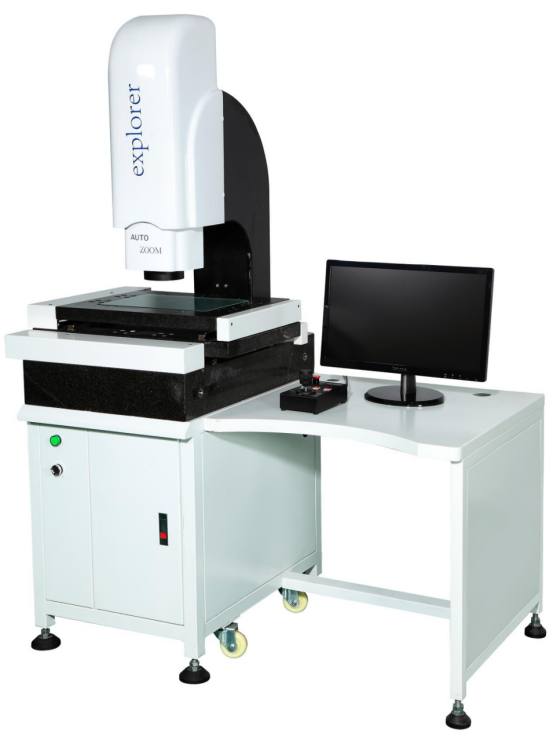

介绍和规格参数
1、00级大理石底座立柱/工作台面，保证具有极高的仪器稳定性及刚性。（可配：进口航空铝材工作台面）
2、台湾HIWIN精密线性导轨和研磨级滚珠螺杆（可配：日本THK精密级导轨和研磨级滚珠螺杆）；配台湾高性能伺服马达全闭环控制系统（可配：日本松下高性能伺服闭环控制器），确保仪器高稳定性、高精度、高速度。
3、高精度光栅尺0.5um。（可配：美国MicroE光栅尺0.5um/0.1um）
4、连续变倍镜头（可配全自动变倍镜头），改变倍率后不需要重新校正。
5、日本SONY索尼高分辨率彩色摄像机800TV线，保证拥有高品质的测量画面。
6、可软件程控三环八区LED表面冷光源、直轴轮廓冷光源。
7、自主研发功能强大的全自动3D测量软件，可编程自动测量。
8、可选配英国Renishaw接触式探头或日本基恩士激光测头。
仪器规格参数：
仪器型号 | GT-2515 | GT-3020 | GT-4030 | GT-5040 | GT-6050 | GT-7060 | GT-6080 | GT-1016 | |
工作台 | X/Y轴行程 | 250×150 | 300×200 | 400×300 | 500×400 | 600×500 | 700×600 | 600×800 | 1000×1600 |
Z轴行程 | 有效空间245mm，调焦行程200mm，工作距离95mm | ||||||||
金属台尺寸 | 450×320 | 450×350 | 550×450 | 700×600 | 800×700 | 900×800 | 800×1000 | 1200×1800 | |
玻璃台尺寸 | 300×200 | 330×230 | 430×330 | 530×430 | 630×530 | 730×630 | 700×900 | 1100×1700 | |
传动型式 | 传动型式：X/Y/Z轴精密线性导轨和研磨级滚珠螺杆 | ||||||||
测量伺服驱动系统 | 光学尺寸分辨率：X/Y/Z轴0.0005mm（0.5um） | ||||||||
测量精度：≤3um+L/200 重复精度：≤3um+L/200 | |||||||||
X/Y/Z三轴高性能伺服电机，双重闭环控制系统 | |||||||||
影像系统 | 摄像机：日本SONY索尼 CCD 视频放大倍数：30-230X | ||||||||
镜头：NAV高清变倍镜头//连续放大倍率0.7-4.5X 可选配0.5X物镜时，总放大倍率15-115X 可选配2X物镜时，总放大倍率60-460X | |||||||||
光源系统 | 表面光源与投射光源冷光源、寿命长、亮度可调 | ||||||||
仪器外形尺寸 | 650*850*1650 | 700*850*1650 | 800*900*1650 | 900*1050*1650 | 1200*1500*1650 | 1440*1600*1650 | 1300*1800*1650 | 1750*2650*1650 | |
仪器重量（KG） | 250 | 330 | 500 | 720 | 1200 | 1600 | 2600 | 3600 | |
